Accueil / Équipements de levage / Palans manuels / Palans manuels sur chariot porte-palan / Chariot porte-palan à chaîne de manœuvre pour poutre à large semelle (MGW-TROLLEY) 1 000–5 000 kg

Chariot porte-palan à chaîne de manœuvre MGW-TROLLEY pour poutre à large semelle

Conception et essais conformes à : EN 13157

Retour au catalogue

Chariot porte-palan à chaîne de manœuvre pour poutre à large semelle (MGW-TROLLEY) 1 000–5 000 kg

Name: Chariot porte-palan à chaîne de manœuvre pour poutre à large semelle (MGW-TROLLEY) 1 000–5 000 kg
Brand: Delacco
SKU: MGW-TROLLEY
Availability: InStock

Racine SKU : MGW-TROLLEY | Marché : FR | Langue : fr

Prix À partir de 150,00 EUR

Brochure (PDF)

Sélectionner la configuration

Choisissez les valeurs des attributs pour déterminer la variante, le SKU et le prix exacts.

1capacité de charge

2Longueur de la chaîne de manœuvre

Choisissez tous les attributs pour verrouiller une variante.

Réf. : Non sélectionné

Disponible — expédition sous 1 à 2 jours ouvrés

Estimation de la livraison

Qté

Ce produit —

Sélectionnez votre pays de livraison pour obtenir une estimation instantanée des frais de transport.

Catégories : Palans manuels sur chariot porte-palan

Étiquettes : Palans manuels à chaîne, Chariots porte-palan

Tarification dégressive — économisez jusqu’à 12% La remise est calculée automatiquement sur le sous-total du panier.

Quantité	Remise
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% de remise groupée lorsque cette commande combine des articles d’au moins deux catégories de produits (p. ex. un palan + une potence de levage). Avec la tarification dégressive, les économies totales peuvent atteindre 15%.

Besoin d’une offre personnalisée ?

Envoyez-nous vos besoins via le formulaire de devis — ce produit sera prérempli et vous pourrez ajouter d’autres articles à la même demande.

Demander un devis

Chariot porte-palan à chaîne de manœuvre, version pour poutre à large semelle — point de suspension mobile déplacé le long de la poutre en tirant sur la chaîne de manœuvre, par l’intermédiaire d’un mécanisme à engrenages, pour un positionnement précis et maîtrisé sur des poutres en I à large semelle. Charges maximales d’utilisation (CMU) de 1 000 à 5 000 kg, pour des largeurs de semelle de 160 à 305 mm. Chaîne de manœuvre standard de 2,5 m, extensible sur demande.

Caractéristiques principales

Déplacement par chaîne de manœuvre au moyen d’un mécanisme à engrenages — positionnement précis et maîtrisé des charges lourdes
Chaîne de manœuvre standard de 2,5 m, extensible sur demande
Point de suspension pour palans, compatible avec une large gamme de poutres en I (INP, IPE et IPB)
Le mécanisme de réglage de l’écartement des galets centre le palan sur la semelle
Galets montés sur roulements pour une excellente qualité de roulement, adaptés aux surfaces de roulement présentant une inclinaison maximale de 20 %
Charge maximale d’utilisation (CMU) : 1 000–5 000 kg
Conforme à la directive Machines 2006/42/CE et fabriqué selon la norme harmonisée EN 13155
Marquage comprenant l’identification du fabricant, le marquage CE, la capacité, le numéro de fabrication et l’année de production

Aperçu technique

Modèle / SKU : MGW-TROLLEY
Famille de produits : Chariots porte-palans manuels
Capacité de charge : 1 000 kg, 2 000 kg, 3 000 kg, 5 000 kg
Plage de largeur de semelle : 160–305 mm
Longueur de la chaîne de manœuvre : 2,5 m en standard, jusqu’à 10 m (extensible sur demande)

Ajoutez le produit à la liste de demande de devis afin d’obtenir les conditions de livraison et les configurations adaptées à vos besoins.

Caractéristiques techniques

Code	CMU [kg]	Largeur de semelle M [mm]	A [mm]	B [mm]	C [mm]	D [mm]	F [mm]	G [mm]	H [mm]	S [mm]	Masse [kg]
MGW-TROLLEY-1000	1 000	160–305	388	238	183	30	3	36	95	43	13
MGW-TROLLEY-2000	2 000	160–305	400	277	208	35	3	48	106	38	19
MGW-TROLLEY-3000	3 000	160–305	415	324	249	46	3	58	121	40	29
MGW-TROLLEY-5000	5 000	160–305	432	373	297	50	3	65	136	42	46

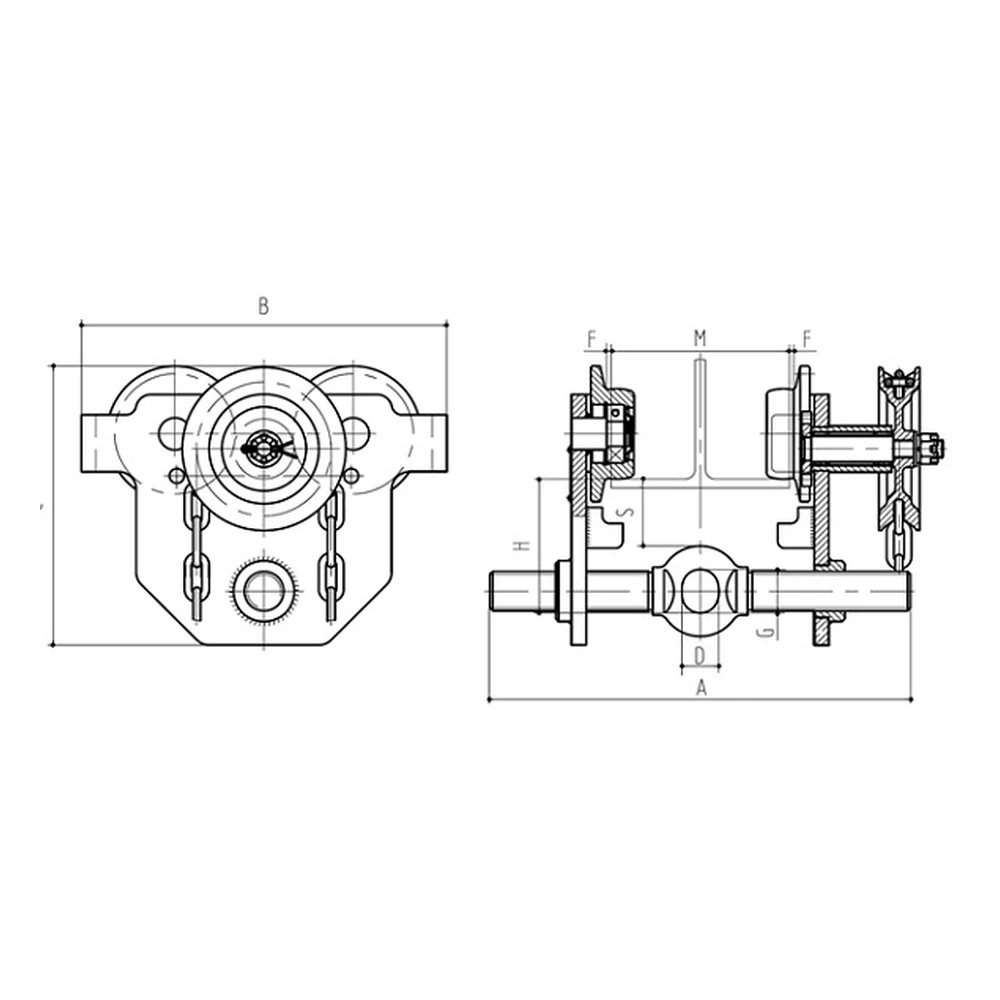

Chaîne de manœuvre standard de 2,5 m, extensible sur demande. La masse indiquée correspond à la chaîne standard de 2,5 m. Les dimensions A, B, C, D, F, G, H et S correspondent au plan dimensionnel ; M désigne la largeur recommandée de la semelle de poutre.

Attributs

capacité de charge	1000 kg, 2000 kg, 3000 kg, 5000 kg
Longueur de la chaîne de manœuvre	2.5 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 9 m, 10 m
Brand	DELACCO
Compliance	{"harmonized_standard": "EN 13155", "machinery_directive": "2006/42/EC"}
Flange Kind	Wide flange
Standard Chain M	2.5

Code	WLL [kg]	Flange width M [mm]	A [mm]	B [mm]	C [mm]	D [mm]	F [mm]	G [mm]	H [mm]	S [mm]	Mass [kg]
MGW-TROLLEY-1000	1,000	160–305	388	238	183	30	3	36	95	43	13
MGW-TROLLEY-2000	2,000	160–305	400	277	208	35	3	48	106	38	19
MGW-TROLLEY-3000	3,000	160–305	415	324	249	46	3	58	121	40	29
MGW-TROLLEY-5000	5,000	160–305	432	373	297	50	3	65	136	42	46

Standard maneuvering chain 2.5 m (extendable on request). Mass is given for the standard 2.5 m chain. Dimensions A, B, C, D, F, G, H and S per the dimensional drawing; M is the recommended beam flange width.
