Palan électrique à chaîne GIS GPH Handy avec poignée de commande, 100–500 kg
Prix
Configurez votre palan ci-dessous — le prix, le poids et les frais d’expédition sont actualisés en temps réel selon vos choix.
Catégories :
Palans électriques à chaîne
Étiquettes :
Palans électriques,
Grues d’atelier
Tarification dégressive — économisez jusqu’à 12%
La remise est calculée automatiquement sur le sous-total du panier.
| Quantité | Remise |
|---|---|
| 1 unité | — |
| 2 | −3% |
| 3–4 | −5% |
| 5–9 | −8% |
| 10+ | −12% |
+3% de remise groupée lorsque cette commande combine des articles d’au moins deux catégories de produits (p. ex. un palan + une potence de levage). Avec la tarification dégressive, les économies totales peuvent atteindre 15%.
Configurez votre palan
Sélectionnez la capacité, la portée et les options. Le prix, le poids et les frais d’expédition sont mis à jour en temps réel.
Étape 0 — obligatoire
Comment utiliserez-vous ce palan ?
Choisissez l’option la plus proche de votre utilisation. Chaque classe de service possède sa propre plage de capacité : plus l’utilisation est intensive, plus la charge nominale est faible. La sélection d’une classe inférieure à votre utilisation réelle annule la garantie du fabricant et entraîne un risque de défaillance du moteur. En cas de doute, choisissez la classe maximale prévue : c’est le palan dont vous avez réellement besoin.
Enregistrez votre configuration
Obtenez un lien partageable, envoyez-vous le PDF par e-mail et nous enregistrerons la configuration de notre côté. Nous confirmons votre adresse e-mail à l’aide d’un code court avant tout envoi.
Réinitialiser la configuration ?
Toutes les options sélectionnées (classe de service, capacité, vitesse de levage, chariot, options…) seront réinitialisées à leurs valeurs par défaut. La quantité actuelle et l'adresse de livraison seront conservées. Cette action est irréversible.
Besoin d’une offre personnalisée ?
Envoyez-nous vos besoins via le formulaire de devis — ce produit sera prérempli et vous pourrez ajouter d’autres articles à la même demande.

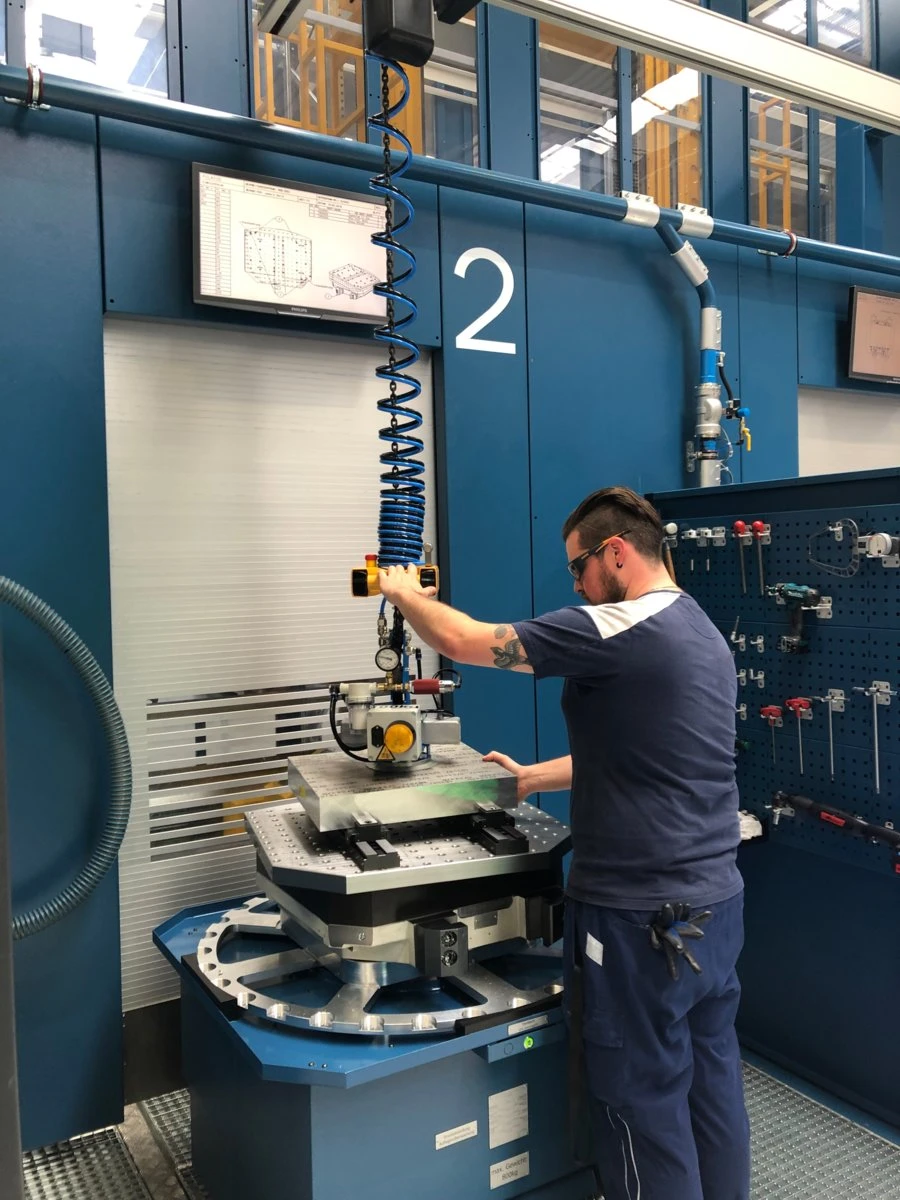

Sur les modèles GIS Handy GPMH 250 et GPH 500, la poignée de commande est montée directement sur le brin de charge. L’opérateur guide la charge transportée et commande le palan d’une seule main, une solution idéale pour les opérations rapides et précises aux postes de travail. La poignée étant située à l’extrémité de la chaîne, aucun dispositif supplémentaire de décharge de traction n’est nécessaire et la chaîne peut être guidée avec précision.
Caractéristiques principales

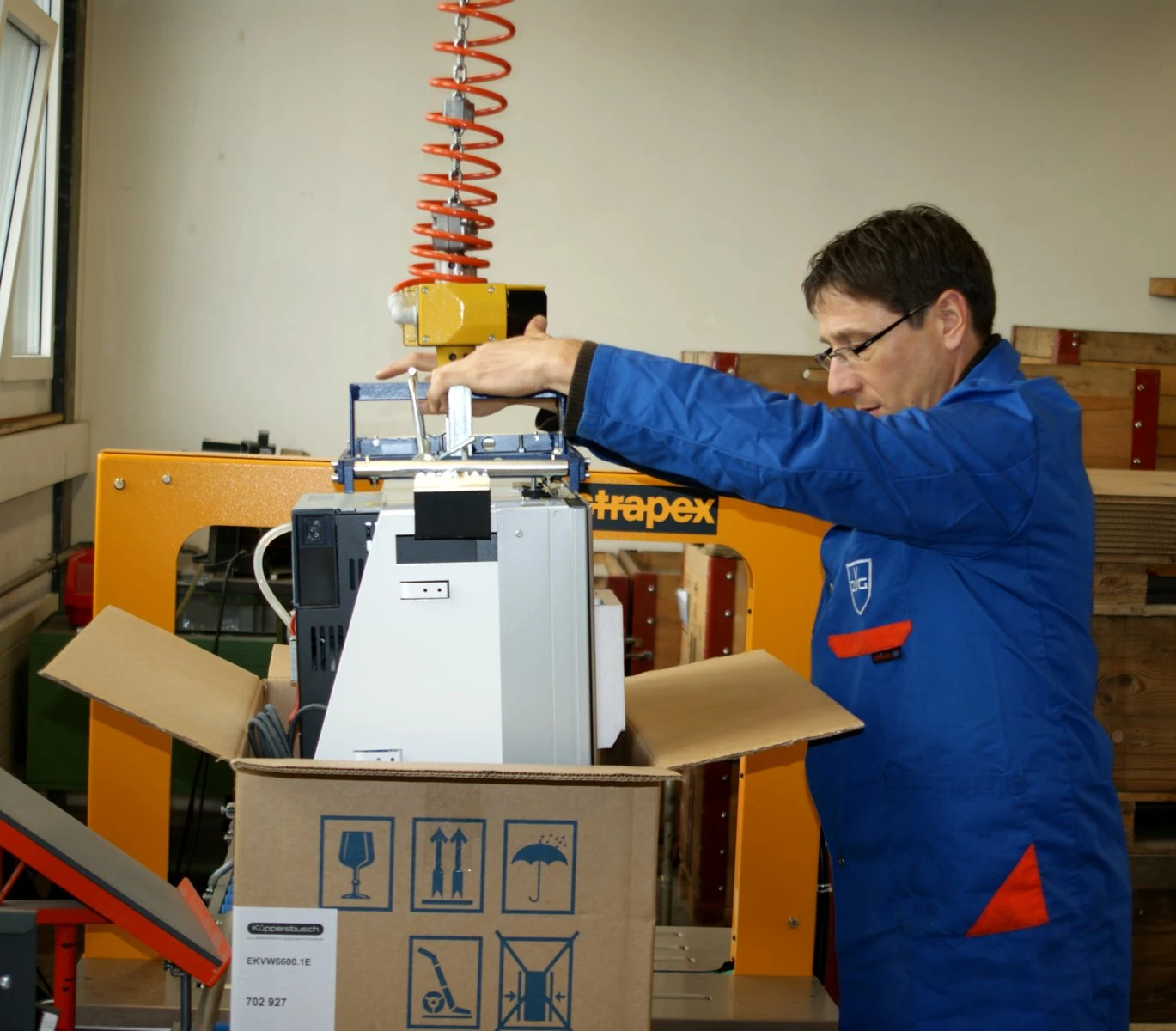

- Poignée de commande fixée à l’extrémité de la chaîne : l’opérateur guide la charge et commande la levée d’UNE seule main, sans boîte à boutons pendante ni câble de commande
- Convient aux opérateurs droitiers et gauchers ; la bague de commande revient toujours en position initiale
- GPMH 250 : basé sur le mini-palan GPM 250, capacité jusqu’à 250 kg, hauteur de levée standard de 3 m et poids propre de seulement 19 kg
- GPH 500 : basé sur le GP 500, capacité jusqu’à 500 kg, hauteur de levée standard de 4 m, poids propre de 25 kg et classification jusqu’à A7/M7 pour un fonctionnement en 3 équipes
- Profils de vitesse : NF à deux vitesses de 8/2 m/min en configuration standard, ou SF rapide de 16/4 m/min à demi-capacité ; le GPH 500 est également disponible en version N à une vitesse de 8 m/min ou NL lente de 4 m/min

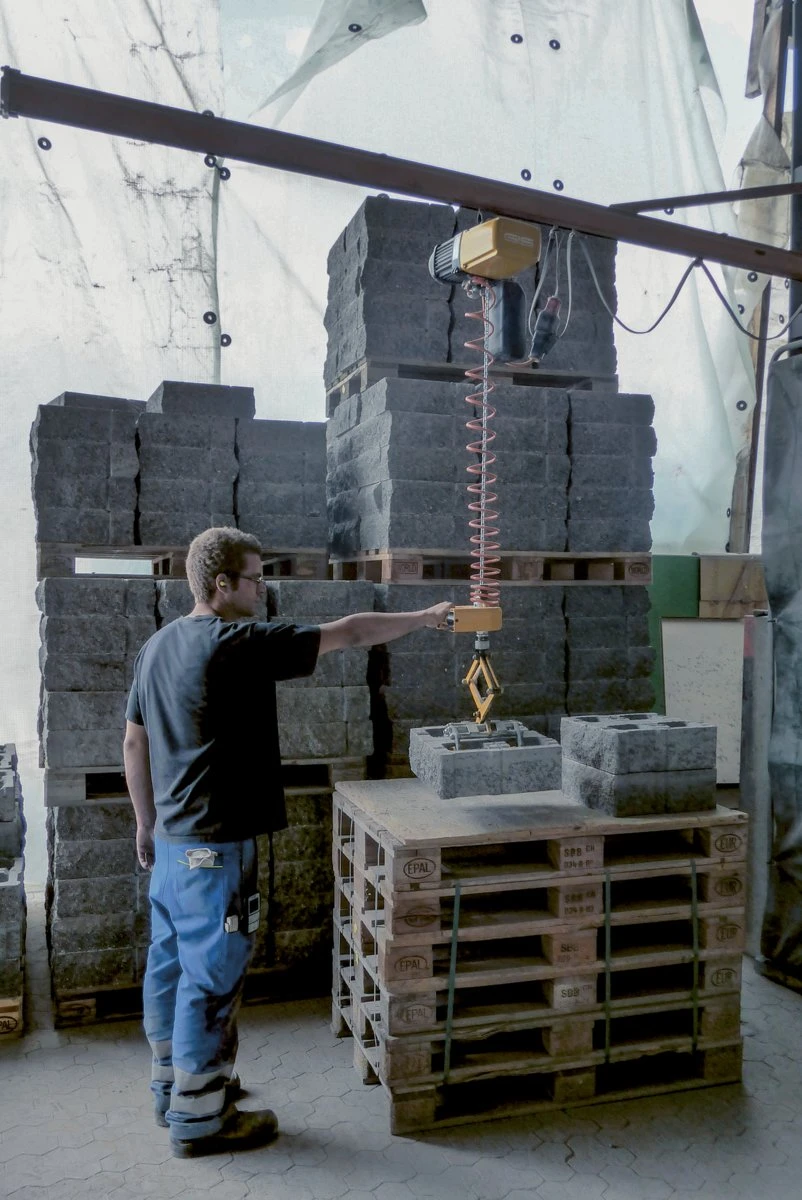

- Fixation rapide des charges : crochet de charge fixe, crochet de charge rotatif pour le GPH 500 ou raccord à boulon fileté M12 pour les dispositifs de suspension de charge personnalisés
- Détecteur de chaîne détendue disponible en option sur le GPH 500, arrêtant le palan lorsque la chaîne se détend
- Indice de protection IP65, classe d’isolation F, crochet de charge conforme à la norme DIN 15401 et alimentation triphasée 3 × 400 V ou 3 × 230 V
- Versions du GPH 500 avec démarrage progressif par variateur de fréquence (FU) et modèle télescopique Handy GPHT 500 destiné aux charges excentrées disponibles sur demande
- Conforme à la directive Machines 2006/42/CE
Aperçu technique
- Modèle / SKU : GIS-GPH (GPMH 250 / GPH 500)
- Famille de produits : palans électriques à chaîne
- Capacité de charge : 100–500 kg
- Hauteur de levée : 3 m pour le GPMH 250 ou 4 m pour le GPH 500, valeur imposée par le kit Handy
- Vitesse de levage : 8/2 m/min (NF) ou 16/4 m/min (SF) ; GPH 500 également disponible à 8 m/min (N) ou 4 m/min (NL)
- Classe de service : A5/M5 à A6/M6 pour le GPMH 250, jusqu’à A7/M7 pour le GPH 500
- Alimentation électrique : 3 × 400 V ou 3 × 230 V, 50 Hz
- Indice de protection : IP65

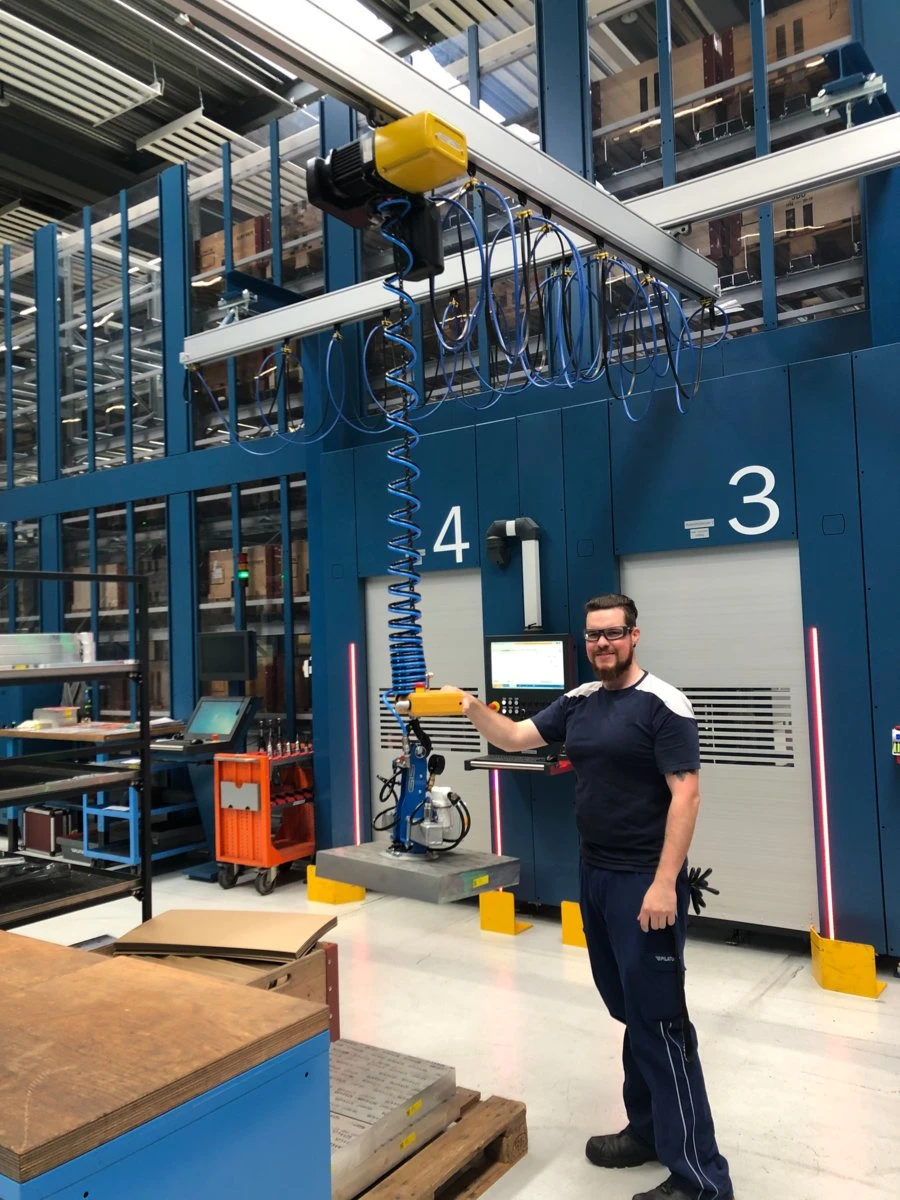

- Applications types : postes d’assemblage, alimentation de machines, lignes de conditionnement et positionnement précis de pièces d’une seule main
Spécifications
| Modèle | Capacité (classe de service) | Vitesse de levage à 50 Hz | Hauteur de levée | Poids propre |
|---|---|---|---|---|
| GPMH 250/1NF3 | 250 kg en M5 / 200 kg en M6 | 8/2 m/min | 3 m | 19 kg |
| GPMH 250/1SF3 | 125 kg en M5 / 100 kg en M6 | 16/4 m/min | 3 m | 19 kg |
| GPH 500/1N4 | 500 kg en M5 / 320 kg en M7 | 8 m/min | 4 m | 25 kg |
| GPH 500/1NF4 | 500 kg en M5 / 320 kg en M7 | 8/2 m/min | 4 m | 25 kg |
| GPH 500/1SF4 | 250 kg en M5 / 160 kg en M7 | 16/4 m/min | 4 m | 25 kg |
Un brin de chaîne, alimentation triphasée uniquement. La hauteur de levée est imposée par le kit Handy, avec la poignée située à l’extrémité de la chaîne. Accessoires de préhension : crochet fixe, crochet rotatif pour le GPH 500 ou boulon fileté M12 avec raccord 9210.4009.4. Les versions GPH 500 FU à démarrage progressif et le modèle télescopique GPHT 500 pour charges excentrées, avec un couple maximal de 150 Nm, sont disponibles sur demande. Les valeurs sont issues des fiches techniques 9500.9211.5 et 9511.9206.5 ainsi que du manuel des modèles spéciaux 9500.9004.1.
Configurez en ligne la capacité, la hauteur de levée correspondant au modèle, la classe de service, le profil de vitesse et l’accessoire de préhension, puis ajoutez le palan au panier ou à la liste de demande de devis. Chaque configuration est tarifée selon la liste de prix usine GIS en vigueur.
À quoi sert ce produit
- Palan électrique pour les levages répétés aux postes de travail, sur les potences de levage, les portiques de levage et les monorails.
- Lignes de production, assemblage et maintenance avec cycles fréquents.
- Intégration à la construction de machines.
Points à vérifier avant de choisir
- CMU et classe de service adaptées à la cadence réelle des cycles
- Hauteur de levée et course du crochet
- Vitesse et double vitesse pour un positionnement précis
- Chariot porte-palan (manuel/électrique) et profil de la poutre
- Tension et commande (boîte à boutons pendante basse tension 42 V, radiocommande)
- Environnement : poussière, humidité, température
Ne convient pas pour
- Palettes posées au sol
- Atmosphères explosives — utiliser des palans pneumatiques ATEX
- Utilisation extérieure sans classe de protection adaptée
Avant de commander Vérification technique — nous validons avec vous certains paramètres ainsi que la compatibilité avant la commande.
Pour valider la configuration appropriée, nous vous demanderons :
- Charge la plus lourde et fréquence par heure / par jour ? La classe de service (FEM/ISO) doit correspondre à la cadence des cycles, sinon le palan surchauffe et s'use rapidement. La CMU seule ne détermine jamais le modèle.
- Hauteur de levée (course du crochet) et hauteur disponible entre la poutre/le crochet et la charge ? La longueur de chaîne doit couvrir la course du crochet ; la hauteur du palan + du chariot + du crochet doit être compatible avec la hauteur disponible, mesurée sur l'ensemble complet.
- Existe-t-il un point de suspension certifié : poutre, potence de levage, portique de levage, voie de roulement ? Profil de la poutre (IPE/HEA/HEB) et largeur/épaisseur de l'aile ? Sans point de suspension, le palan ne peut pas être utilisé ; le chariot doit être compatible avec l'aile et la poutre doit supporter la charge.
- Alimentation disponible : 3×400 V, 230 V, fréquence ; ou air comprimé (pression et débit au niveau du palan) ? Détermine le choix entre électrique et pneumatique ; le monophasé limite la capacité ; la pression au compresseur n'est pas celle au niveau du palan.
Erreurs courantes à éviter
- Ne jamais choisir uniquement en fonction de la CMU — le cycle de service, la hauteur libre, l'alimentation électrique et la géométrie de la poutre déterminent généralement le modèle.
- La traction oblique n'est pas autorisée, sauf conception explicite à cet effet.
Informations utiles à préparer : Masse/centre de gravité · Course du crochet · Cycles par heure, heures par jour · Profil de la poutre et largeur d'aile · Tension · Photo de l'emplacement
Attributs
| capacité de charge | 100–500 kg |
|---|---|
| hauteur de levée | 3 m (GPMH 250), 4 m (GPH 500) |
| vitesse de levage | jusqu'à 16/4 m/min (SF) |
| Classe de service (ISO/FEM) | M5–M7 (A5–A7) |
| Indice de protection | IP65 |
| Marque | GIS |
| Conformité | Directive Machines: 2006/42/EC |
| Modèle GIS | GPH / GPMH (Handy) |
| Modèle | Capacité (classe de service) | Vitesse de levage 50 Hz | Hauteur de levée | Poids propre |
|---|---|---|---|---|
| GPMH 250/1NF3 | 250 kg @ M5 / 200 kg @ M6 | 8/2 m/min | 3 m | 19 kg |
| GPMH 250/1SF3 | 125 kg @ M5 / 100 kg @ M6 | 16/4 m/min | 3 m | 19 kg |
| GPH 500/1N4 | 500 kg @ M5 / 320 kg @ M7 | 8 m/min | 4 m | 25 kg |
| GPH 500/1NF4 | 500 kg @ M5 / 320 kg @ M7 | 8/2 m/min | 4 m | 25 kg |
| GPH 500/1SF4 | 250 kg @ M5 / 160 kg @ M7 | 16/4 m/min | 4 m | 25 kg |
Un brin de chaîne, alimentation triphasée uniquement. La hauteur de levée est définie par le kit Handy (poignée à l’extrémité de la chaîne). Accessoires de préhension de la charge : crochet fixe, crochet pivotant (GPH 500), boulons filetés M12 (connecteur 9210.4009.4). Versions GPH 500 FU à démarrage progressif et modèle télescopique GPHT 500 pour charges excentrées (max. 150 Nm) sur demande. Les valeurs sont conformes aux fiches techniques 9500.9211.5 / 9511.9206.5 et au manuel des modèles spéciaux 9500.9004.1.
