Palan électrique à chaîne GIS GPFU avec variateur de fréquence

Conception et essais conformes à : EN 14492-2

Aperçu 3D Faites glisser pour faire pivoter · faites défiler pour zoomer

Retour au catalogue

Palan électrique à chaîne GIS GPFU avec variateur de fréquence 100–2500 kg

Name: Palan électrique à chaîne GIS GPFU avec variateur de fréquence 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

Racine SKU : GIS-GPFU | Marché : FR | Langue : fr

Prix Configurez votre palan ci-dessous — le prix, le poids et les frais d’expédition sont actualisés en temps réel selon vos choix.

Brochure Dépliant Questionnaire Notice d'utilisation Déclaration CE Plan GPFU Pièces détachées

Catégories : Palans électriques à chaîne

Étiquettes : Palans électriques, Grues d’atelier

Tarification dégressive — économisez jusqu’à 12% La remise est calculée automatiquement sur le sous-total du panier.

Quantité	Remise
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% de remise groupée lorsque cette commande combine des articles d’au moins deux catégories de produits (p. ex. un palan + une potence de levage). Avec la tarification dégressive, les économies totales peuvent atteindre 15%.

Configurez votre palan

Sélectionnez la capacité, la portée et les options. Le prix, le poids et les frais d’expédition sont mis à jour en temps réel.

Étape 0 — obligatoire

Comment utiliserez-vous ce palan ?

Choisissez l’option la plus proche de votre utilisation. Chaque classe de service possède sa propre plage de capacité : plus l’utilisation est intensive, plus la charge nominale est faible. La sélection d’une classe inférieure à votre utilisation réelle annule la garantie du fabricant et entraîne un risque de défaillance du moteur. En cas de doute, choisissez la classe maximale prévue : c’est le palan dont vous avez réellement besoin.

1 Capacité de levage — kg

2 Hauteur de levée — m

3 Alimentation électrique

Les palans GPFU sont conçus uniquement pour un réseau triphasé (le variateur de fréquence nécessite une alimentation triphasée) — 3 × 400 V est la norme en atelier. Les versions monophasées ne sont pas disponibles avec le variateur de fréquence.

4 Vitesse de levage

Le variateur de fréquence intégré (15–87 Hz) assure un démarrage progressif et une commande continue de la vitesse à deux plages depuis la boîte à boutons pendante standard. N atteint 9,6 m/min avec 1 brin ; NL réduit les vitesses de moitié pour un positionnement plus précis. Les configurations à deux brins doublent la capacité et réduisent la vitesse de moitié. Les rampes d’accélération et les vitesses sont réglables en usine.

5 Chariot de suspension (GHF / GMF)

Chariot de suspension GIS en option permettant de déplacer le palan le long d'une poutre en I. GHF est manuel (à poussée) ; GMF est motorisé. Lorsqu'un chariot est ajouté, le palan doit être monté par œillet (règle technique GIS) ; l'option de suspension par crochet n'est donc plus disponible. Les prix du GMF motorisé incluent le câble de connexion GMF-GP obligatoire (CHF 21).

6 Largeur d’aile (largeur de la poutre)

Largeur de la semelle de la poutre en I / du monorail sur laquelle roule le chariot. Les plages standard sont expédiées départ usine sans supplément ; les poutres plus larges peuvent entraîner des frais supplémentaires pour la fixation de boulons de support ou d’un contrepoids. Mesurez en millimètres la semelle (rebord horizontal supérieur) de votre poutre.

7 Suspension

La suspension par anneau de levage est la fixation fixe standard. La suspension par crochet vous permet de déplacer le palan d’un chariot porte-palan à un autre sans refaire le câblage.

8 Bac / conteneur à chaîne

Le bac à chaîne recueille la chaîne détendue lors de la montée. Le plastique est la solution la moins chère, les sacs en textile peuvent contenir davantage de chaîne et les versions MF (cadre en tôle) réduisent la hauteur de construction pour les installations à faible hauteur perdue.

9 Fin de course à engrenages

Le fin de course à engrenages standard est inclus pour les modèles triphasés. Les doubles arrêts d'urgence ajoutent un second dispositif de coupure redondant. Des fins de course externes sont nécessaires pour les installations de grande hauteur et fonctionnent uniquement avec un bac à chaîne textile.

10 Tension / certification

Les tensions standard UE sont incluses. La tension spéciale couvre les bobinages moteur non standard. L'exécution CSA/CUS ajoute les certifications nord-américaines (60 Hz uniquement).

11 Interrupteur de commande / boîte à boutons pendante

Les variantes premium de la boîte à boutons s’ajoutent à la boîte à boutons standard ; la longueur réelle du câble de commande est sélectionnée à l’étape suivante. Lorsqu’un chariot motorisé GMF est sélectionné, la boîte à boutons comporte automatiquement 4 boutons + ES (règle technique GIS).

12 Longueur du câble de commande

Le câble standard adapté à la hauteur de levée correspond à la longueur du catalogue GIS (2 boutons : hauteur de levée − 1,2 m ; 4 boutons : hauteur de levée − 1 m). Faites glisser le curseur ou saisissez une valeur comprise entre 2 et 60 m si vous avez besoin d'une longueur différente (p. ex. installations à plusieurs niveaux). Les prix par palier du catalogue s'appliquent lorsque votre longueur correspond à la longueur standard pour une hauteur de levée de 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m ; sinon, nous facturons le kit de base + un prix au mètre.

13 Crochet de charge de sécurité

Remplace le crochet de charge standard par un crochet de sécurité (linguet et coefficient de sécurité supérieur). Exigé sur certains sites des secteurs de la construction et du divertissement.

14 Deuxième frein

Ajoute un frein redondant pour une sécurité accrue dans les applications de levage (industrie du spectacle, levage de personnes).

15 Protection thermique

Protection thermique du moteur. Le Klixon est un interrupteur bimétallique qui ouvre physiquement le circuit de commande à la température de coupure ; la PTC est une thermistance qui émet un signal (variante sans déclenchement) ou arrête le moteur (variante avec déclenchement) par l’intermédiaire d’un relais. Il s’agit de circuits alternatifs — choisissez-en un.

16 Compteur de données de fonctionnement

Enregistre les heures / cycles de fonctionnement pour la maintenance prédictive. Nécessite une tension de commande de 42 V (modèles 3-Ph standard).

17 Arrêt en cas de mou de chaîne

Arrête le palan si la chaîne se détend (défaillance du support de charge). Requis pour certaines applications de levage de personnes / applications théâtrales.

18 Radiocommande de sécurité

Boîte à boutons sans fil à 2 boutons avec arrêt d’urgence. 42 V est la tension standard des palans triphasés, et 24 V celle des commandes spéciales à basse tension. Un sélecteur permet à une seule boîte à boutons de commander plusieurs palans.

Configuration —

Prix net —

Quantité

Tarification dégressive — économisez jusqu'à 12 %

Quantité	Remise

Promotion groupée : 3 % de remise supplémentaire lorsque cette commande combine des articles d'au moins deux catégories de produits (p. ex. un palan + une potence de levage).

Détail du prix

Total net (hors TVA)	—

Poids estimé —
Délai de livraison —
Niveau du kit de montage —
Hauteur totale —

Estimation de la livraison

Pays de livraison

—

Saisissez votre pays de livraison ci-dessus pour afficher une estimation indicative des frais de transport.

Besoin d’une offre personnalisée ?

Envoyez-nous vos besoins via le formulaire de devis — ce produit sera prérempli et vous pourrez ajouter d’autres articles à la même demande.

Demander un devis

Le GIS GPFU est la version à variateur de fréquence du palan électrique à chaîne GIS GP éprouvé. Alors qu’un palan standard commute entre deux vitesses fixes, le GPFU accélère et décélère en continu. Il convient parfaitement aux applications exigeant un nombre élevé de cycles, un positionnement précis ou une manutention en douceur de charges sensibles.

Caractéristiques principales

Variateur de fréquence intégré (2,2 kW sur les châssis GP 250/500 FU, 3,7 kW sur le GP 1000 FU) commandant un stator tétrapolaire ; les deux niveaux de vitesse sont générés électroniquement (15–87 Hz)
Démarrage et arrêt progressifs : réduction des contraintes exercées sur la charge, la chaîne et la structure en acier ; le balancement de la charge est limité
Vitesses de levage jusqu’à 9,6 m/min (N FU, 1 brin), soit environ 20 % de plus que le palan standard à deux vitesses à sa vitesse maximale
Rampes d’accélération et deux vitesses réglables individuellement en usine ou lors de la mise en service
Conçu pour des fréquences de manœuvres élevées et le fonctionnement en plusieurs équipes : chaque combinaison de capacité et de nombre de brins est répertoriée jusqu’à la classe de service A7/M7 ; une classification extrême de 200 cycles avec un facteur de marche de 60 % est disponible sur demande
Filtre antiparasite conforme à la norme CEM EN 61000 pour le secteur industriel (classe A)
Commande à boutons-poussoirs à deux niveaux depuis la boîte à boutons GIS standard ou par radiocommande ; aucune formation particulière de l’opérateur n’est nécessaire
Indice de protection IP65, classe d’isolation F, crochet de charge conforme à la norme DIN 15401
Chariot manuel (GHF) ou motorisé (GMF) disponible ; alimentation triphasée uniquement
GP 1600 FU et GP 2500 FU disponibles sur demande, jusqu’à 6300 kg, avec variateur de 5,5 kW et résistance de freinage
Conforme à la directive Machines 2006/42/CE

Aperçu technique

Modèle / SKU : GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Famille de produits : palans électriques à chaîne
Capacité de charge : 100–2500 kg
Hauteur de levée : 3–60 m
Vitesse de levage : réglage continu jusqu’à 9,6 m/min (1 brin) / 4,8 m/min (2 brins), 15–87 Hz
Classe de service : M3–M7 (ISO 4301-1 / FEM), plage de capacité FU correspondant à une classe plus stricte que celle du GP standard
Alimentation électrique : 3 × 400 V / 3 × 230 V, 50 Hz (triphasée uniquement)
Indice de protection : IP65

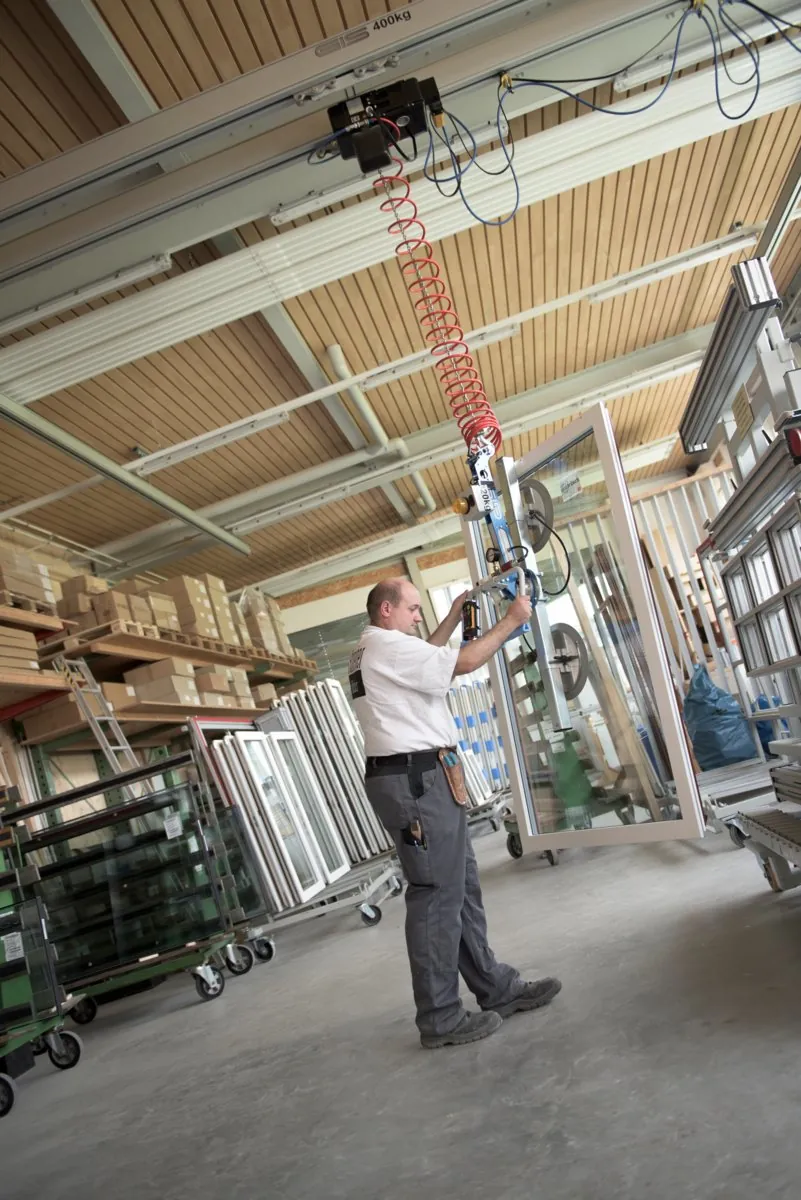

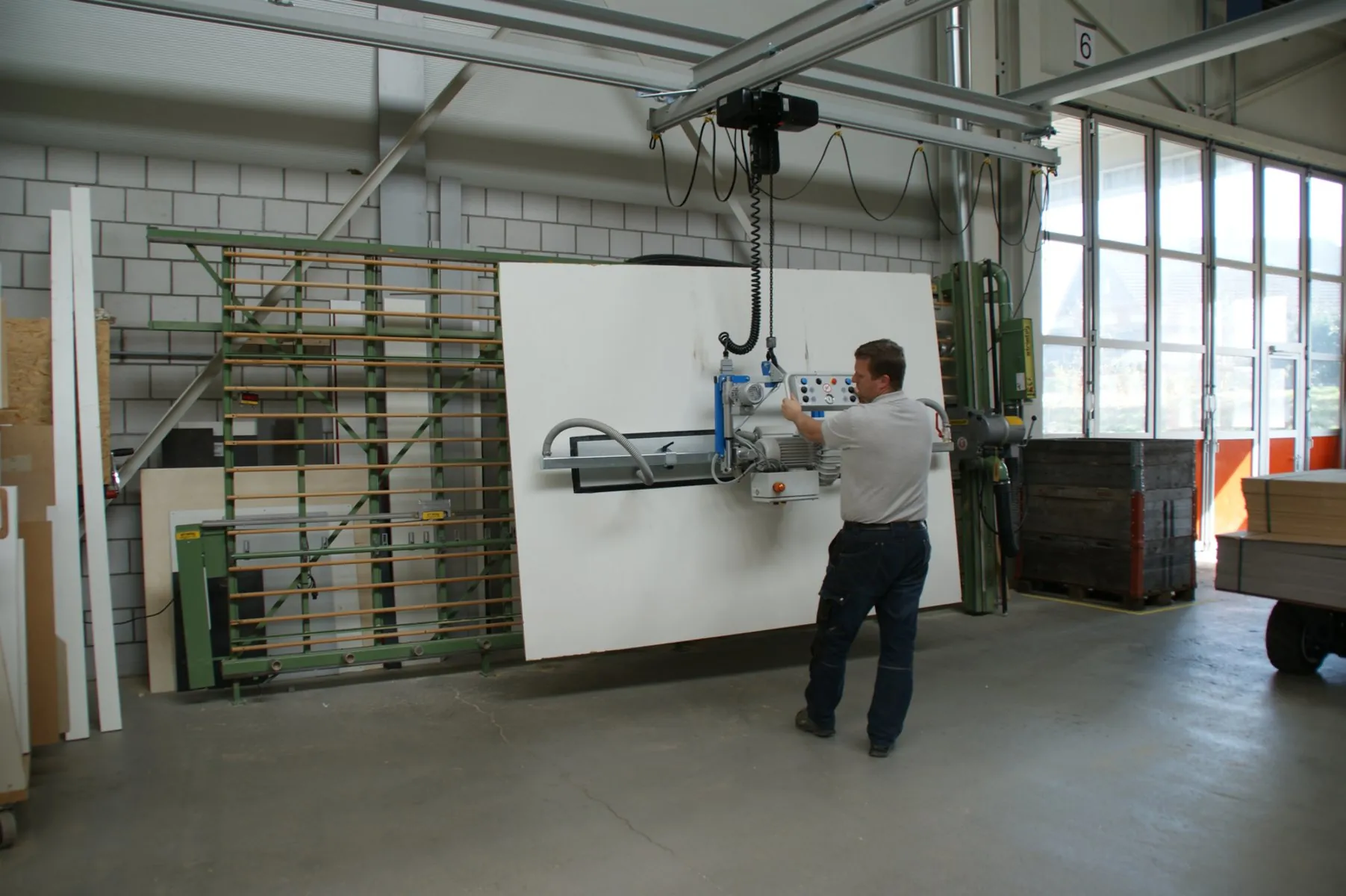

Applications types : lignes d’assemblage, production automatisée, manutention précise de matrices et de moules, manutention du verre et de charges sensibles, logistique en plusieurs équipes

Configurez en ligne la capacité, la hauteur de levée, la classe de service, le profil de vitesse, le chariot et les options, puis ajoutez le palan au panier ou à la liste de devis. Chaque configuration est tarifée selon la liste de prix usine GIS en vigueur.

Spécifications

Modèle	Capacité (classe de service)	Vitesse de levage (N FU)	Poids propre (hauteur de levée de 3 m)
GP 250 FU — 1 brin	320 kg en M3 / 200 kg en M5	2,4–9,6 m/min	25 kg
GP 250 FU — 2 brins	630 kg en M3 / 400 kg en M5	1,2–4,8 m/min	26 kg
GP 500 FU — 1 brin	630 kg en M3 / 400 kg en M5	2,4–9,6 m/min	29 kg
GP 500 FU — 2 brins	1250 kg en M3 / 800 kg en M5	1,2–4,8 m/min	30 kg
GP 1000 FU — 1 brin	1250 kg en M3 / 800 kg en M5	2,4–9,6 m/min	66 kg
GP 1000 FU — 2 brins	2500 kg en M3 / 1600 kg en M5	1,2–4,8 m/min	70 kg

Les profils NL FU réduisent les vitesses de moitié (1,2–6,9 / 0,6–3,5 m/min) afin d’obtenir un positionnement plus précis. La plage de capacité FU correspond à une classe de service plus stricte que celle du palan GP standard ; en contrepartie, chaque combinaison est répertoriée jusqu’à A7/M7. Variateur : 2,2 kW (GP 250/500 FU) / 3,7 kW (GP 1000 FU), 15–87 Hz, avec filtre antiparasite conforme à la norme EN 61000 classe A. Les GP 1600/2500 FU jusqu’à 6300 kg sont disponibles sur demande. Valeurs issues des fiches techniques 9510.9203.5 / 9511.9208.5 / 9515.9209.5.

Attributs

capacité de charge	100–2500 kg
hauteur de levée	3–60 m
vitesse de levage	jusqu'à 9.6 m/min (variation continue, 15–87 Hz)
Classe de service (ISO/FEM)	M3–M7 (A3–A7)
Indice de protection	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
